Cabezales orientables motorizados PH10 PLUS
La gama de cabezales de sonda PH10 PLUS incrementa la producción al proporcionar a las MMC automáticas la capacidad de reorientar la sonda mediante controles de programa.

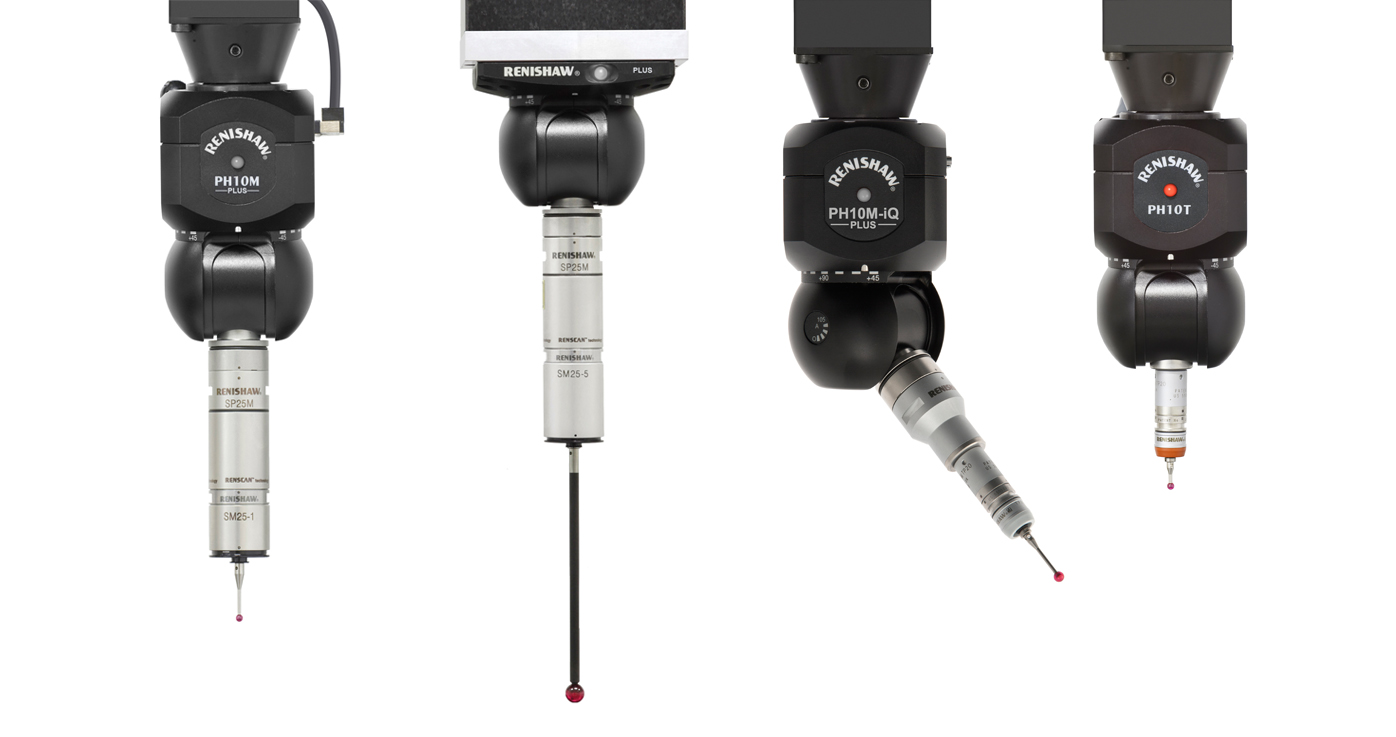

La gama incluye tres modelos PH10 PLUS, cada uno con capacidad para albergar una serie de sondas y extensiones, con orientación en 720 posiciones repetibles, lo que facilita el acceso a las superficies de trabajo más complicadas. Esto permite inspeccionar las piezas desde distintos ángulos sin pérdidas de tiempo por los frecuentes cambios de grupos de palpadores.
Las tres variantes de los cabezales PH10 PLUS se entregan ahora con una especificación de repetibilidad revisada de solo 0,4 µm (2σ) (especificada a una distancia de 100 mm), lo que proporciona a los usuarios una mejora de posicionamiento de la punta del palpador.
PH10 PLUS
El modelo PH10M PLUS puede transportar barras de extensión largas y sondas complejas como las SP25M o TP7M. La articulación automática de alta repetitividad permite el cambio rápido de sondas o barras de extensión sin necesidad de volver a calibrar.
PH10MQ PLUS
El sistema PH10MQ PLUS es una variante del sistema PH10M PLUS que permite fijar el cabezal motorizado directamente en el soporte con el eje B del cabezal dentro del propio soporte.
Esta opción permite un montaje de la sonda más corto y preciso, en el que únicamente sobresale el eje A del soporte.
PH10T PLUS
El cabezal PH10T PLUS es similar al PH10M PLUS, salvo que éste dispone de un montaje de sonda con rosca M8 en vez de una articulación automática Autojoint.
Todas las sondas roscadas M8, como las TP20 y TP200, y las barras de extensión se ajustan directamente al cabezal. El PH10T PLUS es totalmente compatible con todos los palpadores y sistemas de cambio de módulos de Renishaw.
PH10M-iQ PLUS
Less time calibrating, more time measuring!
The inferred qualification allows PH10M‑iQ PLUS to access multiple positions without having to recalibrate for each one.
- PH10M-iQ PLUS is supplied with a calibration file that is created during manufacture
- This calibration file is then applied by the probe routine on the CMM *
- Following a quick initial calibration procedure, PH10M-iQ PLUS allows the user to operate the head / probe combination in every orientation possible without recalibration
- PH10M-iQ PLUS increases throughput by reducing calibration overhead
- Scanning probes can only be used in traditional PH10 mode with PH10M-iQ PLUS; touch-trigger probes can use the inferred qualification method
- Must be supported by application software
